Traein Leictreach

Ceartaitheoir Ardchumhachta agus Thyristor i dTraenach Leictreach

soft fast recover rectifier diode runau 4

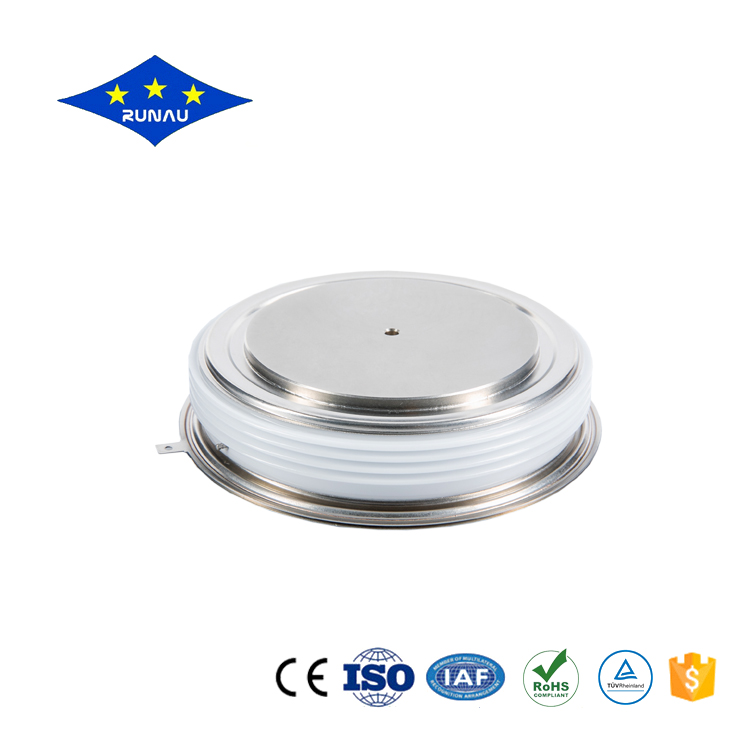

high standard phase control thyristor Runau 2

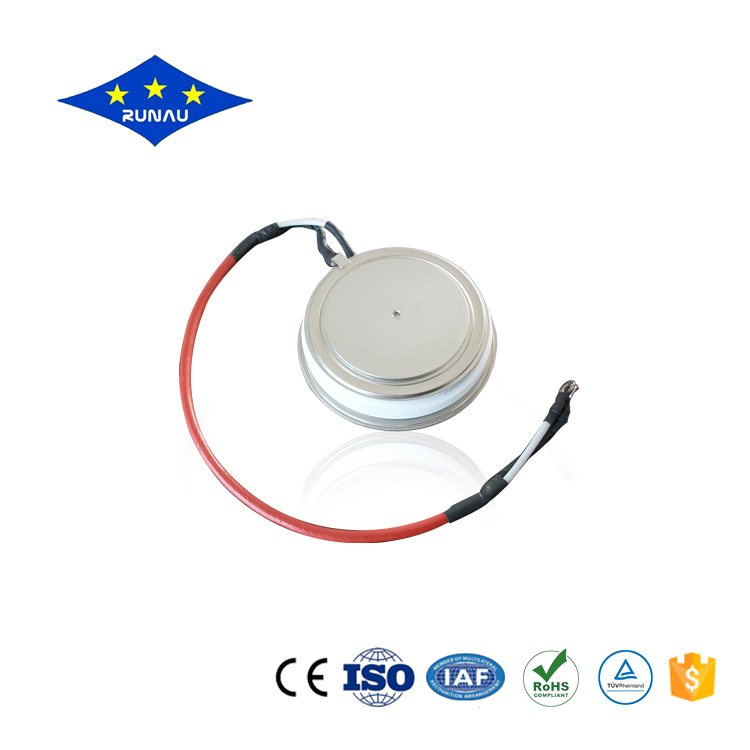

Capsule press pack disc IGBT 1 China Runau Electronics Manufacturing Co
GTO traction unit
  1. Traein leictreach ceartaitheoir: mar thraein leictreach aon phas-DC, is í an traein leictreach AC is mó a úsáidtear. Ar an traein leictreach ceartaitheora, déanann an claochladán tarraingthe céim AC ardvoltais aon-chéim ar an líonra teagmhála a chéimniú ar dtús, agus ansin déanann an gléas ceartaitheach atá comhdhéanta d’eilimint cheartaithe sileacain nó de thyristor an AC aon phas a thiontú ina DC. , agus a sholáthraítear don mhótar tarraingthe. Déan rialú céime ar an gceartóir chun an voltas ceartaithe a athrú d’fhonn luas na traenach a choigeartú.
  2. Traenach mótair leictreacha comaitéireachta aon phas: ar a dtugtar traein leictreach AC díreach freisin, cuirtear mótar tarraingt comaitéireachta aon phas i bhfeidhm. Laghdóidh an chumhacht AC ardvoltais ar an líonra teagmhála an voltas ag an gclaochladán, ansin soláthrófar é don mhótar tarraingthe go díreach.
  3. Traein leictreach AC-DC-AC: ar a dtugtar traein leictreach aon phas trí chéim freisin. Déantar an chumhacht AC ardvoltais ar an líonra teagmhála a chéimniú síos agus a cheartú ar dtús ag an gclaochladán tarraingthe, ionas go mbeidh an voltas DC nó an sruth DC de nasc idirmheánach DC seasmhach. Ansin, athraíonn ciorcad an inverter an chumhacht idirmheánach DC ina chumhacht AC trí chéim agus soláthraíonn sé í don mhótar tarraingt asincrónach trí chéim nó don mhótar tarraingthe sioncrónach trí chéim. Is féidir cumhacht aschuir agus luas na traenach a choigeartú trí mhinicíocht agus voltas an tsrutha mhalartaigh trí chéim ag an bhfeiste inverter a rialáil.
  4. Gléas ceartaitheora i bhfostáisiún tarraingthe: an fuinneamh leictreach a iompraítear ón líne tharchuir chumhachta a thiontú go cumhacht AC trí phas minicíocht chumhachta, aon phas minicíochta íseal agus minicíocht cumhachta, agus a dháileadh ar an líonra teagmhála comhfhreagrach.

Táirge tipiciúils:

Thyristor Rialaithe Céim

KP1300A-2800V

KP5700A-2200V



Dé-óid ceartaitheora

ZP2200A-4400V

ZP2600A-4400V

ZP3000A-4400V

Aonad Cumhachta

Aonad GTO

tionól cumhachta
